先進封裝讓芯片設計更加自由

返回列表 來源：霍爾元件 瀏覽： 發布日期：2022-08-11 08:49:38【大 中 小】
自從 IBM 和摩托羅拉在 1980 年代推出第一個 BGA 封裝以來，半導體行業一直在不斷創新新型先進封裝，霍爾元件 的封裝工藝也在不斷的進步。先進封裝的主要潛在趨勢是將更多功能和電路塊集成或封裝到更小的空間中，所有這些都以更快的速度運行。為了促進這種類型的功能封裝，業界開發了多種類型的半導體封裝設計，可以持續集成各種功能。

在異構集成概念的推動下，將更多功能集成到更小的設備中確實存在市場壓力。IEEE 電子封裝協會 (EPS) 的異構集成路線圖概述了由先進封裝促進的持續集成的長期愿景。在本文中，我們將概述推動異構集成的封裝選項，以及對工程師的影響。

半導體封裝有很多種。大多數設計人員都熟悉標準的單芯片芯片或帶引線鍵合的倒裝芯片，它們用于許多封裝（如 SOIC）或無引線封裝（如 QFN）。這些標準包裝風格不會很快消失，因?yàn)殡娮釉O(shè)計和制造行業已經如此依賴它們。

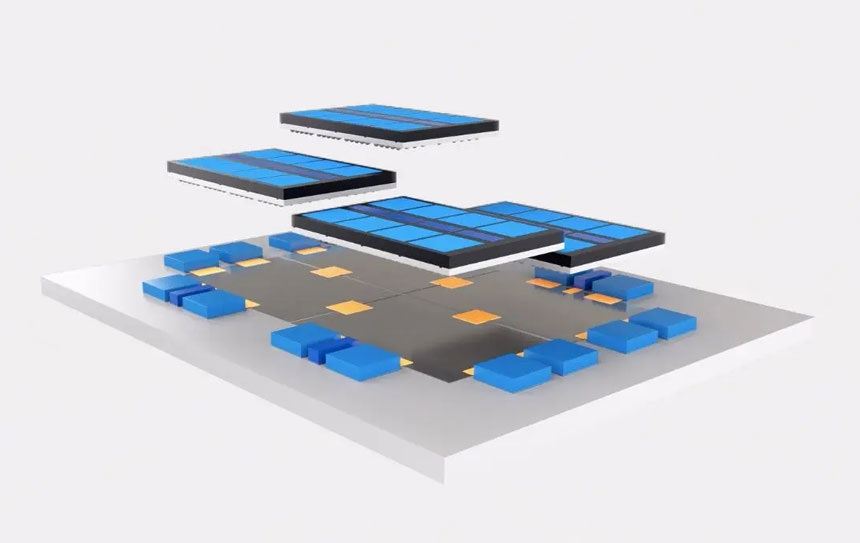

高級封裝采用了另一種方法，其中裸片使用基板加中介層結構連接在一起。使先進的半導體封裝變得可行和經濟的基礎是中介層。這些薄基板是組裝具有不同功能的半導體管芯的基礎。然后每個管芯通過小互連連接，最終連接到封裝基板和封裝底部的 BGA。


如果您正在設計PCB，除非您知道要尋找什么，否則您可能不知道您正在處理其中一個封裝。在安裝和組裝方面，這些組件高度標準化，PCB 設計人員非常了解布局和布線的設計實踐。這些封裝的主要優點包括它們?cè)趩蝹€(gè)組件中啟用的功能的多樣性，以及高級組件的整體小型化。

迄今為止，這些先進的封裝選項推動了將多種功能更多地集成到單個封裝中。最終結果是無處不在的片上系統 (SoC) 或 SiP，其中包括通用芯片上的特定應用加速器塊。來自主要半導體供應商和初創公司的一些最新產品包括，例如，F(xiàn)PGA 切片或 AI 加速器模塊以及標準 MCU 架構。在封裝級別成功集成這些功能的能力更有可能改變公司設計和構建組件的方式。

可能由先進封裝選項驅動的最有趣的轉變是芯片設計的民主化。PCB 設計工程師精通標準組件的布局和封裝，經過檢查，很明顯，許多相同的技能也適用于 2.5D 和 3D 集成電路的封裝設計。這些應用程序中使用的設計軟件仍然需要一些生產力提升，但工作流程仍將反映 PCB 設計中使用的工作流程。

基本概念與PCB設計基本相同；布局工程師構建中介層基板，以在嵌入式組件和附加管芯上進行所需的連接。版圖工程師只需要獲得連接管芯和嵌入式組件的引腳分配。然后，他們使用 CAD 工具中的布線引擎在中介層和基板中建立所需的連接，并最終設計將連接到 PCB 的 BGA 封裝。

也許是時候讓半導體行業發明一種新的商業模式來支持這種先進封裝方法了。當布局工程師可以為其新組件選擇標準化裸片而不是位于 PCB 上的預封裝芯片時，這種封裝設計方法將是可行的。時間會證明行業的創新者是否會加緊建立這個生態系統并創建大規模生產這些組件所需的軟件，但這會將 PCB 設計人員的角色擴展到一個新領域，使他們能夠更好地控制他們生產的設備。
