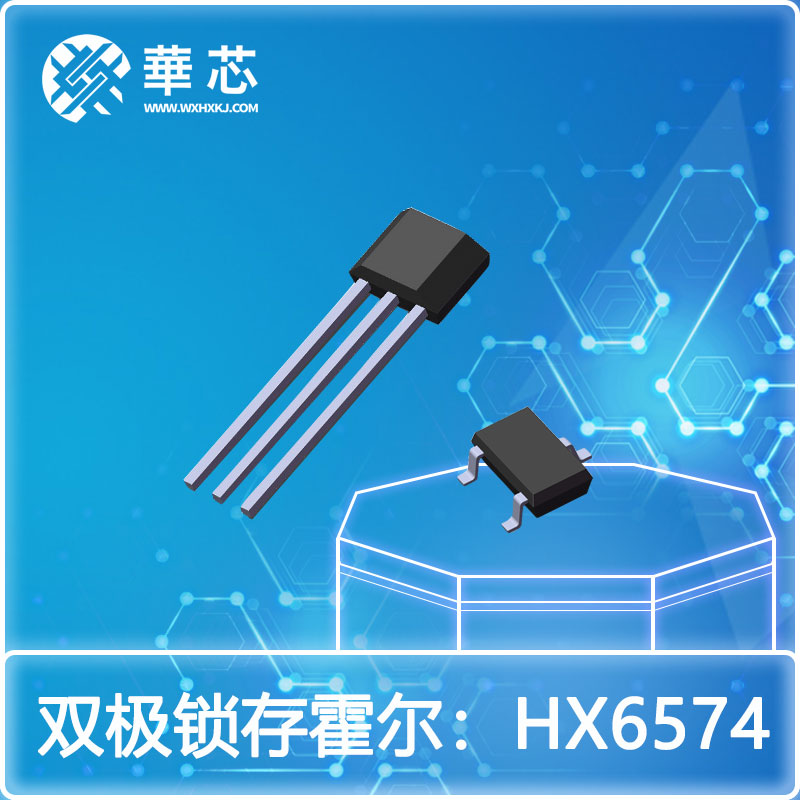

華芯雙極鎖存霍爾開關HX6574
-
產品類型：鎖存
工作溫度：E/K
封裝類型：TO-92S/SOT-23
工作電壓：2.5-24V
Bop：45GS
Brp：-45GS
訂購熱線: 15995280078 立即咨詢
規格書下載
HX6574霍爾開關是一種溫度穩定，抗應力的傳感器。通過利用斬波穩定的動態偏移消除，可實現卓越的高溫性能。該方法降低了通常由器件包覆成型，溫度依賴性和熱應力引起的偏移電壓。
HX6574在單個硅芯片上包括以下內容：電壓調節器，霍爾電壓發生器，小信號放大器，斬波器穩定，施密特觸發器，高級DMOS晶圓制造處理用于利用低壓要求，元件匹配，極低輸入-offset錯誤和小組件幾何。
該裝置需要存在南極和北極磁場以進行操作。在存在足夠強度的南極場時，設備輸出傳感器開啟，并且僅當存在足夠強度的北極場時才關閉。

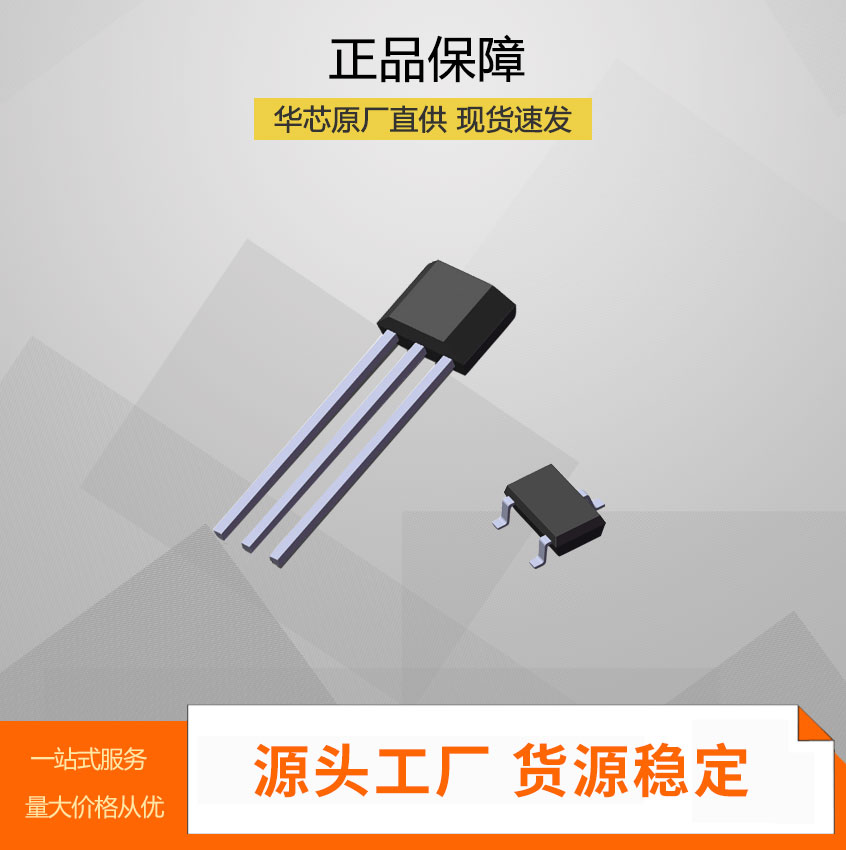

HX6574的額定工作溫度范圍為-40℃至85℃，E溫度范圍，-40℃至125℃，K溫度范圍。兩種封裝類型可為大多數應用提供磁性優化解決方案。封裝SO是SOT-23，一種微型薄型表面貼裝封裝，而封裝UA是一種三引線超小型SIP，用于通孔安裝。
包裝是無鹵素標準，已經過第三方實驗室驗證。
特點和好處
DMOS霍爾IC技術
電源引腳上的反向偏置保護
穩定放大器級
優化無刷直流電機應用
高溫條件下可靠，低速換檔
良好的ESD保護
100％在125℃下測試通過
自定義靈敏度/溫度選擇
應用
高溫風扇電機
三相BLDC電機應用
速度感應
位置傳感
電流感應
計數
固態開關
角度位置檢測
接近檢測
